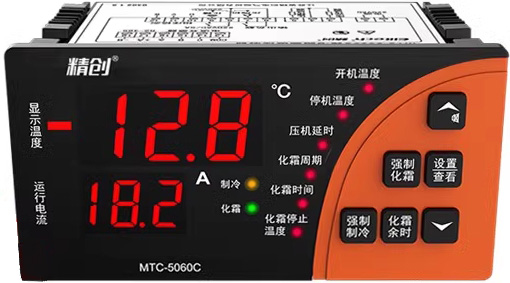

冷庫溫控器精創MTC-5060C使用說明書，MTC5060C故障代碼表
發布時間：2023-12-15   作者:admin   文章來源:未知   點擊次數：

系統菜單設置
在運行狀態下，同時按住“設置/查看”+“▼” 鍵持續5秒以上至“顯示溫度”顯示窗顯示“F1”時，則表明進入系統 設置菜單，以后每按下并立即松開“設置/查看”鍵一次，則進入下一項參數設置(可循環操作)。進入系統設置菜單后， 按“▲”或 “▼” 鍵可修改“運行電流”顯示窗里的設定參數。參數指示燈全滅。
在參數設置狀態下按住“設置/查看”鍵持續3秒以上或30秒內無按鍵動作，則退出參數設置狀態。

“化霜余時”鍵說明
在運行狀態下，化霜時按下并立即松開“化霜余時”鍵，“顯示溫度”顯示窗顯示化霜剩余時間，5秒后自動退出。

“強制化霜”鍵說明
在運行狀態下，化霜時間及化霜周期設置均不為0時，在非化霜狀態下且化霜傳感器溫度小于化霜停止溫度時，按住 “強制化霜”鍵持續5秒以上可進入強制化霜狀態�；�霜指示燈亮，在運行狀態下，化霜時按住“強制化霜”鍵5秒以上則 可退出化霜狀態�；�霜指示燈滅。

“強制制冷”鍵說明
在運行狀態下，在非化霜、非制冷、非化霜滴水時，當庫溫溫度大于停機溫度且小于開機溫度時，按住“強制制冷” 鍵持續5秒以上則可進入強制制冷狀態，壓縮機延時未到設定的壓機延時時間時，制冷指示燈閃爍；壓縮機延時超過設定的 壓機延時時間時，制冷指示燈亮。
在運行狀態下，制冷時按住“強制制冷”鍵持續5秒以上則退出制冷狀態。制冷指示燈滅。
“▲”鍵說明
在運行狀態下，按下并松開“▲”鍵，可消除本次蜂鳴器報警聲響。
“ ▼ ” 鍵 說 明
在運行狀態下，按下并松開 “▼”   鍵， “顯示溫度”顯示窗顯示化霜溫度傳感器溫度，5秒后自動退出。

 功 能 控 制 規 則

1、壓縮機控制
壓縮機啟動條件(同時滿足下述條件) :
a) 、 壓縮機延時超過設定的壓機延時時間；
b)、 非化霜、非化霜滴水狀態下庫溫≥設定的開機溫度時或強制制冷時或熱氣化霜時；
壓縮機關閉條件(滿足下述任一條件):
a)、 庫溫≤設定的停機溫度時；             b)、 電熱化霜開始時；
c)、 熱氣化霜結束時；                     d)、 強制制冷結束時；
e)、 有保護故障出現時(相序或電流保護)。

2、 化霜控制
化霜啟動條件(同時滿足以下條件) :
a)、 化霜時間和化霜周期均不為0時；
b) 、 化霜傳感器溫度小于所設定的化霜停止溫度；
c)、  “化霜周期”設定的時間到，或強制化霜開始。
化霜結束條件(滿足下述任一條件):
a)、 化霜時間設置為0時；
b)、 化霜周期設置為0時；
c)、 化霜傳感器溫度大于所設定的化霜停止溫度；
d)、 化霜運行時間結束；
e)、 化霜時按“強制化霜”按鍵結束化霜；
) 、有保護故障出現時(相序或電流保護)

3、報警輸出
控制器有一路蜂鳴器警音輸出，在運行狀態下，當發生傳感器故障、傳感器溫度超量程、傳感器溫度超限或保護故障 出現時，蜂鳴器響。按下并松開“▲”鍵，可消除本次蜂鳴器報警聲響。

 保護規則

1、 相序檢測模塊
按儀表接線圖所示要求接線。溫控器上電后，若相序錯誤則溫控器報警提示，“顯示溫度”顯示窗顯示故障代碼E6, 同時蜂鳴器鳴叫。相序保護在溫控器上電后一直檢測。

2、 啟動時間過濾功能
將壓機啟動時短時間的過流時間給過濾掉，在啟動時間內不進行過流保護。

3、 過流保護功能
當測量到的電流超過設定的保護電流值 (F13)， 且超過過流保護設定時間 (F15 設置值)，溫控器將啟動保護功能，所有繼電器輸出停止，“顯示溫度”顯示窗顯示故障代碼E7, “運行電流”顯示窗顯示啟動保護時的電流值。持續的時間按照 如下反時限保護功能時間確定。同時蜂鳴器鳴叫。

4、反時限保護功能
當啟用反時限保護功能時，設定一個過流保護持續時間 (F15),  以此為基準，以過流電流的大小為加權，電流越大，
啟動保護的時間越短，在過流保護啟動時間內，以正常時間流逝的速度為1,當測量到的電流為設定的保護電流的n倍(n為1,
2,3.…….,比例截尾)時，時間流逝的速度為2的n-1次方。

5、 電流不平衡保護
當測量到的三相電流的有效值相差超過所設置參數百分比時 (F17 值*100%)且最小有效值大于1A, 且持續的時間超過
60秒時，溫控器將啟動保護功能，所有繼電器輸出停止，“顯示溫度”顯示窗顯示故障代碼E8,    “運行電流”顯示窗顯示啟
動保護時的電流值，同時蜂鳴器鳴叫。



6、 電流缺相保護
當測量到的三相電流其中一相有效值在1A以上時，出現一相或兩相電流值為0,且持續時間超過3秒時，所有繼電器輸出停止， “顯示溫度”顯示窗顯示故障代碼E9,  同時蜂鳴器鳴叫。

7、 自動復位功能
當過流保護保護發生后，如無人員干預，過30分鐘后保護器自動復位，在24小時內達到自動復位次數 (F16) 后仍然發  生保護時，保護器將不進行自動復位，必須斷電后重新上電才能夠使保護復位。當發生相序錯誤、電流不平衡、缺相保護 時，自動復位無效，必須斷電后重新上電才能夠保護復位。

 報警信息 / 故障代碼


報警信息	注釋
E1	庫溫傳感器沒有安裝好，造成短路或是開路，制冷按比例(停30分鐘開15分鐘)運行，蜂鳴器響。
E2	化霜傳感器沒有安裝好，造成短路或是開路，化霜按設定的化霜周期和化霜時間運行，蜂鳴器響。
E3	庫溫溫度超出測量范圍上限，制冷按比例(停30分鐘開15分鐘)運行，蜂鳴器響。
E4	化霜溫度超出測量范圍上限，化霜按設定的化霜周期和化霜時間運行，蜂鳴器響。
E6	相序保護，制冷和化霜均停止工作。需重新上電，保護復位。
E7	電流超過設置的保護電流，制冷和化霜均停止工作。規定次數內可自動復位。
E8	電流不平衡保護，制冷和化霜均停止工作。需重新上電，保護復位。
E9	電流缺相保護，制冷和化霜均停止工作。需重新上電，保護復位。
庫溫閃爍顯示	超限報警，庫溫≥“開機溫度設定值”+“超溫報警偏差設定值”且持續時間≥“溫度報警延時”或 庫溫≤“停機溫度設定值”-“超溫報警偏差設定值”且持續時間≥“溫度報警延時”。

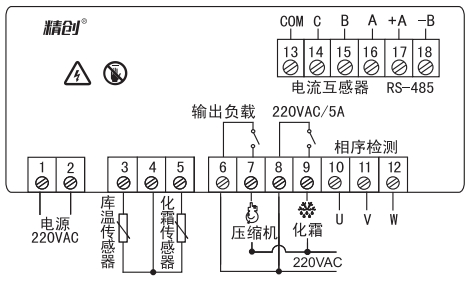

 接線圖

注意
1、嚴格區分電源、繼電器輸出、傳感器的接線，繼電器不可過荷；
2、所有接線的更改都必須在斷開電源的情況下進行；
3、本控制器禁止在水中或過度潮濕的環境中使用，禁止在高溫、強電磁干擾、強腐蝕環境中使用
4、 確保供電電壓與控制器上標注的電壓一致，并保證供電電壓的穩定性。
