精創溫控器STC-1000HX使用說明書，STC-1000HX顯示EE故障什么意思
發布時間：2025-07-16   作者:精創   文章來源:精創   點擊次數：

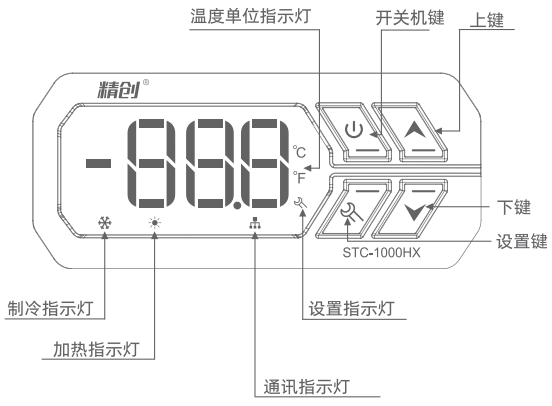

3、設定參數方法：控制器正常工作時，按住鍵持續3秒以上進入修改參數模式，指示燈亮，數碼管顯示第一個菜單項的代碼“F1”。按“▲”鍵或 “▼” 鍵可上翻或下翻菜單項并顯示菜單項的代碼，按鍵顯示當前菜單的參數設 定值，再按“▲”鍵或“▼” 鍵可上調或下調并顯示當前菜單的參數設定值，設置完畢后，按返回參數代碼，按下并松開鍵則保存參數修改并返回正常溫度顯示狀態。10秒內如無任何按鍵操作則不保存，本次參數修改并返回正常顯示狀態。保存參數時如果出現錯誤則顯示 “Er”，3秒后返回正常顯示狀態。

4、操作運行說明：控制器正常工作時，數碼管顯示當前溫度測量值，并進行制冷制熱工作模式自動識別轉換：
當測量溫度≥溫度設定值+溫差設定值且壓機延時≥F3時，啟動制冷，指示燈亮；
當測量溫度≤溫度設定值，停止制冷，指示燈滅；
當測量溫度≤溫度設定值-溫差設定值時，啟動加熱，指示燈亮；
當測量溫度≥溫度設定值，停止加熱，指示燈滅。

5、開關機操作：控制器正常工作時，按住電源鍵持續3秒以上，則關閉控制器； 控制器關閉時，按住電源鍵持續3秒以上，則打開控制器。

菜單說明

菜單標識	菜單功能	設定范圍	出廠設定	備 注
F1	溫度設定值	-49~109℃/-56~228°F	10℃/50°F
F2	溫差設定值	1~10℃/33~50°F	3℃/37°F
F3	壓機延時	0~10分鐘	3
F4	溫度校正	-10℃~10℃/-10~10°F	0℃/0°F
F5	溫度顯示單位	0:℃    1:℉	0
F6	通訊地址	1~127	1	部分型號支持

系統故障及原因
傳感器故障報警：當溫度探頭回路出現短路、斷路故障時，控制器啟動探頭故障報警模式，關閉所有執行狀態，蜂鳴器響，數碼管顯示EE,  按任意鍵，可消除蜂鳴器響音，故障解除后，返回正常工作模式。

安全規則
★危險：
1.嚴格區分傳感器引線、電源線及輸出繼電器接口，不可錯接，繼電器不可過荷；
 2.所有的接線更改都必須在斷開電源的情況下進行。
★警告：
本控制器禁止在水中或過度潮濕的環境中使用，禁止在高溫、強電磁干擾、強腐蝕性環境中使用。
★注意
1.供電電壓應與控制器上標注的電壓相一致，并保證供電電壓的穩定性； 2.為避免可能引入的干擾，建議傳感器引線與電力線保持適當距離。

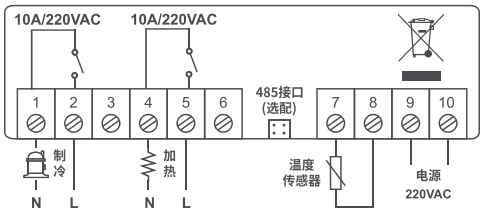

接線圖
